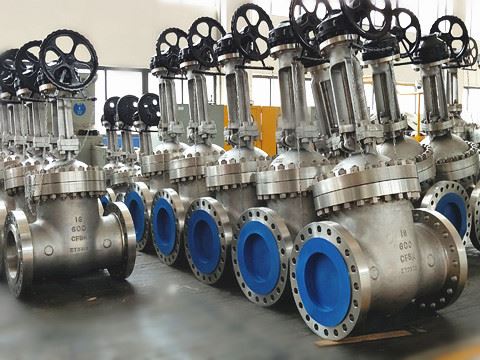

Roestvrijstalen poortklep is de meest gebruikte van alle soorten kleppen in de moderne industrie. Bij dit type klep beweegt een plaat als een poort in het klephuis verticaal met de vloeistof tussen twee bijpassende klepzittingen, waardoor het stroompad wordt geopend of afgesneden. Gebruik het als een afsnijding en wanneer het hele stroomkanaal volledig open is, is het drukverlies van het medium op dit moment minimaal.
Begrijp de poort van de roestvrijstalen poortklep:
Wigtype enkele poort:
De structuur is eenvoudiger dan de elastische poortklep:
Bij hogere temperaturen zijn de afdichtingsprestaties niet zo goed als de elastische poortklep of de dubbele poortklep;
Geschikt voor hoge temperatuur media die gemakkelijk te cokes zijn.
Flexibele poort:
Speciale vorm van wig enkele poort. In vergelijking met de wigpoortklep zijn bij hoge temperatuur de afdichtingsprestaties goed en is de poort niet gemakkelijk vast te zitten na te worden verwarmd; het is geschikt voor stoom, hoge temperatuur olie, olie en gas en andere media, en is geschikt voor frequent schakelende posities. Niet geschikt voor media die makkelijk te coke zijn.
Dubbele poort:
De afdichtingsprestaties zijn beter dan die van de wigpoortklep. Als de schuine hoek van het afdichtingsoppervlak en de klepzitting niet erg nauwkeurig zijn, heeft het nog steeds een betere afdichtingsprestatie;
Nadat het afdichtingsoppervlak van de ram is versleten, vervangt u de metalen pad aan de onderkant van het bovenste midden van het bolvormige oppervlak door een dikkere. Over het algemeen is het niet nodig om het afdichtingsoppervlak te verharden en te slijpen, wat moeilijk te bereiken is met een enkele ram en een elastische ram;
Er zijn meer onderdelen dan andere soorten schuifafsluiters;
Naast geschikt voor stoom, olie en andere media is het ook geschikt voor onderdelen die veelvuldig worden in- en uitgeschakeld en het medium dat veel slijt aan het afdichtingsoppervlak. Het is niet geschikt voor het medium dat gemakkelijk te cokes is.
De stroomdoorgang van het klephuis van de roestvrijstalen poortklep kan worden onderverdeeld in twee typen: type met volledige diameter en type met verminderde diameter. De diameter van het stroomkanaal is in principe hetzelfde als de nominale doorgang van de klep, het type met volledige diameter; de diameter van de doorgang is kleiner dan de nominale doorgang van de klep, die het type met verminderde diameter wordt genoemd. Er zijn twee soorten vormen met een kleinere diameter: uniforme diameterreductie en uniforme diameterreductie. Het taps toelopende stromingskanaal is een soort niet-uniforme diameterreductie. De opening van het inlaatuiteinde van dit soort klep is in principe hetzelfde als de nominale diameter en krimpt dan geleidelijk tot het minimum bij de klepzitting.
Het gebruik van het stroomkanaal met een kleinere diameter heeft het voordeel dat de klep van dezelfde specificatie de grootte, de openings- en sluitkracht en het koppel van de poort kan verminderen; het nadeel is dat de doorstroomweerstand toeneemt, de drukval en het energieverbruik toenemen, dus het krimpgat mag niet te groot zijn. Voor taps toelopende buisdiameterreductie is de verhouding tussen de binnendiameter van de klepzitting en de nominale diameter meestal 0,8-0,95. Voor kleppen met een kleinere diameter met een nominale diameter van minder dan 250 mm is de binnendiameter van de klepzitting over het algemeen een stap lager dan de nominale diameter; voor kleppen met een kleinere diameter met een nominale diameter gelijk aan of groter dan 300 mm, is de binnendiameter van de klepzitting over het algemeen twee stappen lager dan de nominale diameter.
